E-R図・DB定義書

Qiita用ブラッシュアップ	未着手
ステータス	完了
作成日時	@2025年5月17日 18:54
最終更新日時	@2025年6月2日 20:51

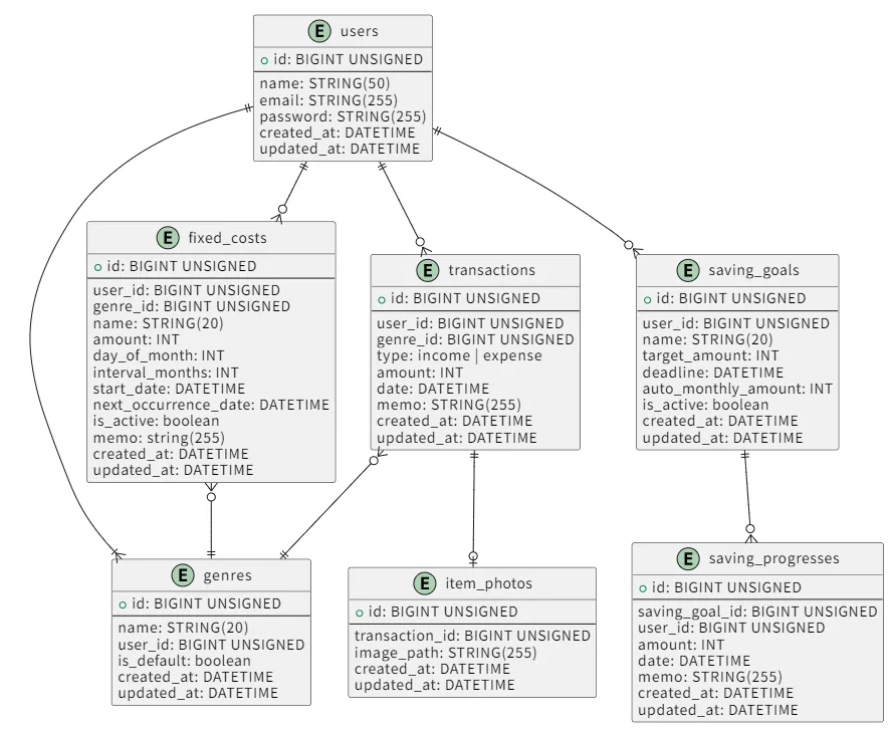

E-R図

テーブル一覧

No.	テーブル名（論理）	テーブル名（物理）	概要	リレーションテーブルNo.
1	ユーザー	users	ユーザーの情報を格納するテーブル	2(収支), 4(固定費), 5(ジャンル), 6(貯金目標)
2	収支	transactions	収支記録を格納するテーブル	1(ユーザー), 3(写真), 5(ジャンル)
3	写真	item_photos	支出の記録の際にアップロード可能な写真のパスを保持するテーブル	2(収支)
4	固定費	fixed_costs	固定費を格納するテーブル	1(ユーザー), 5(ジャンル)
5	ジャンル	genres	ジャンルを格納するテーブル。ジャンルは全ユーザー共通の「デフォルトジャンル」とユーザー毎に追加が可能な「カスタムジャンル」の二種類を想定している。「デフォルトジャンル」は `user_id = null`かつ`is_default =true`、「カスタムジャンル」は`user_id ≠ null`かつ`is_default = false` として管理し、収支及び固定費の分類に利用する。	1(ユーザー), 2(収支), 4(固定費)
6	貯金目標	saving_goals	貯金目標を格納するテーブル	1(ユーザー), 7(貯金進捗)
7	貯金進捗	saving_progresses	貯金進捗を格納するテーブル	6(貯金目標)

テーブル詳細

凡例

記号	意味
P	Primary Key（主キー）
F	Foreign Key（外部キー）
N	Null許可（〇＝許可）

No.1 users

No.	カラム名（論理）	カラム名（物理）	型	文字数	P	F	N	リレーション	フォーマット	備考
1	id	id	BIGINT UNSIGNED		〇	-	✕	`transactions()` $this→hasMany(Transaction::class) `fixed_costs()` $this→hasMany(FixedCost::class) `genres()` $this→hasMany(Genre::class) `saving_goals()` $this→hasMany(SavingGoal::class)	-
2	名前	name	STRING	50	-	-	✕	-	-
3	メール	email	STRING	255	-	-	✕	-	-
4	パスワード	password	STRING	255	-	-	✕	-	-	Laravelの`Hash::make()`にてハッシュ化して保存
5	作成日	created_at	DATETIME		-	-	〇	-	YYYY-MM-DD HH:MM:SS
6	更新日	updated_at	DATETIME		-	-	〇	-	YYYY-MM-DD HH:MM:SS

No.2 transactions

No.	カラム名（論理）	カラム名（物理）	型	文字数	P	F	N	リレーション	フォーマット	備考
1	id	id	BIGINT UNSIGNED		〇	-	✕	`photo()` $this→hasOne(Photo::class)	-
2	ユーザーid	user_id	BIGINT UNSIGNED		-	〇	✕	`user()` $this→belongsTo(User::class)
3	ジャンルid	genre_id	BIGINT UNSIGNED		〇	〇	✕	`genre()`$this→belongsTo(Genre::class)
4	タイプ	type	ENUM(”income”, “expense”)		-	-	✕	-		このカラムで収入であるのか支出であるのかを管理する
5	金額	amount	INT		-	-	✕	-
6	日付	date	DATE		-	-	✕	-	YYYY-MM-DD
7	メモ	memo	STRING	255	-	-	〇	-
8	作成日	created_at	DATETIME		-	-	〇	-	YYYY-MM-DD HH:MM:SS
9	更新日	updated_at	DATETIME		-	-	〇	-	YYYY-MM-DD HH:MM:SS

No.3 photos

No.	カラム名（論理）	カラム名（物理）	型	文字数	P	F	N	リレーション	フォーマット	備考
1	id	id	BIGINT UNSIGNED		〇	-	✕		-
2	収支id	transaction_id	BIGINT UNSIGNED		-	〇	✕	`transaction()` $this→belongsTo(Transaction::class)	-
3	パス	image_path	STRING	255	-	-	✕	-	-	storage内の画像パスを格納 `/storage/photos/xxx.jpg`
4	作成日	created_at	DATETIME		-	-	〇	-	YYYY-MM-DD HH:MM:SS
5	更新日	updated_at	DATETIME		-	-	〇	-	YYYY-MM-DD HH:MM:SS

No.4 fixed_costs

No.	カラム名（論理）	カラム名（物理）	型	文字数	P	F	N	リレーション	フォーマット	備考
1	id	id	BIGINT UNSIGNED		〇	-	✕		-
2	ユーザーid	user_id	BIGINT UNSIGNED		-	〇	✕	`user()` $this→belongsTo(User::class)	-
3	ジャンルid	genre_id	BIGINT UNSIGNED		-	〇	✕	`genre()`$this→belongsTo(Genre::class)	-
4	固定費名	name	STRING	20	-	-	✕	-	-	このカラムで収入であるのか支出であるのかを管理する
5	金額	amount	INT		-	-	✕	-	-
6	支出日	day_of_month	INT		-	-	✕	-	-	何日に支出するのか Laravelのバッチ処理で使用する
7	支出頻度	interval_months	INT		-	-	✕		-	何か月に一回の頻度で支出するのか例)　毎月: 1　隔月: 2 Laravelのバッチ処理で使用する
8	開始日	start_date	DATE		-	-	✕		YYYY-MM-DD	固定費の記録の開始日はいつなのか Laravelのバッチ処理で使用する
9	次回支出日	next_occurence_date	DATE		-	-	✕		YYYY-MM-DD	次回の固定費が記録される日はいつなのか Laravelのバッチ処理で使用する
10	有効	is_active	BOOL		-	-	✕		-	固定費の記録を有効にするか否か例）有効: true　無効: false
11	メモ	memo	STRING	255	-	-	〇	-	-
12	作成日	created_at	DATETIME		-	-	〇	-	YYYY-MM-DD HH:MM:SS
13	更新日	updated_at	DATETIME		-	-	〇	-	YYYY-MM-DD HH:MM:SS

No.5 genres

用語注釈

用語	意味
デフォルトジャンル	全ユーザー共通のジャンル
カスタムジャンル	各ユーザーで作成可能なジャンル

No.	カラム名（論理）	カラム名（物理）	型	文字数	P	F	N	リレーション	フォーマット	備考
1	id	id	BIGINT UNSIGNED		〇	-	✕	`transactions()` $this→hasMany(Transaction::class) `fixed_costs()` $this→hasMany(FixedCost::class)	-
2	ジャンル名	name	STRING	20	-	-	✕	-	-
3	ユーザーid	user_id	BIGINT UNSIGNED		-	〇	〇	`user()` $this→belongsTo(User::class)	-	user_id = nullの場合は「デフォルトジャンル」 user_id ≠ nullの場合は「カスタムジャンル」
4	デフォルト	is_default	BOOL		-	-	✕	-	-	デフォルトはfalse is_default = trueの場合は「デフォルトジャンル」 is_default ≠ falseの場合は「カスタムジャンル」
5	作成日	created_at	DATETIME		-	-	〇	-	YYYY-MM-DD HH:MM:SS
6	更新日	updated_at	DATETIME		-	-	〇	-	YYYY-MM-DD HH:MM:SS

No.6 saving_goals

No.	カラム名（論理）	カラム名（物理）	型	文字数	P	F	N	リレーション	フォーマット	備考
1	id	id	BIGINT UNSIGNED		〇	-	✕	`saving_progresses()` $this→hasMany(SavingProgress::class)	-
2	ユーザーid	user_id	BIGINT UNSIGNED		-	〇	✕	`user()` $this→belongsTo(User::class)	-
3	貯金目標名	name	STRING	20	-	-	✕	-	-
4	目標金額	target_amount	INT		-	-	✕	-	-
5	締切	deadline	DATE		-	-	✕	-	YYYY-MM-DD
6	月次引き落とし金額	auto_monthly_amount	INT		-	-	✕	-	-
7	開始月	start_month	DATE		-	-	✕	-	YYYY-MM-01	自動貯金の開始対象月（例：2025-06-01）
8	有効	is_active	BOOL		-	-	✕	-	-
9	作成日	created_at	DATETIME		-	-	〇	-	YYYY-MM-DD HH:MM:SS
10	更新日	updated_at	DATETIME		-	-	〇	-	YYYY-MM-DD HH:MM:SS

No.7 saving_progresses

No.	カラム名（論理）	カラム名（物理）	型	文字数	P	F	N	リレーション	フォーマット	備考
1	id	id	BIGINT UNSIGNED		〇	-	✕		-
2	貯金目標id	saving_goal_id	BIGINT UNSIGNED		-	〇	✕	`saving_goal()` $this→belongsTo(SavingGoalr::class)	-
3	金額	amount	INT		-	-	✕	-	-
4	日付	date	DATE		-	-	✕	-	YYYY-MM-DD
5	メモ	memo	STRING	255	-	-	〇	-	-
6	作成日	created_at	DATETIME		-	-	〇	-	YYYY-MM-DD HH:MM:SS
7	更新日	updated_at	DATETIME		-	-	〇	-	YYYY-MM-DD HH:MM:SS
